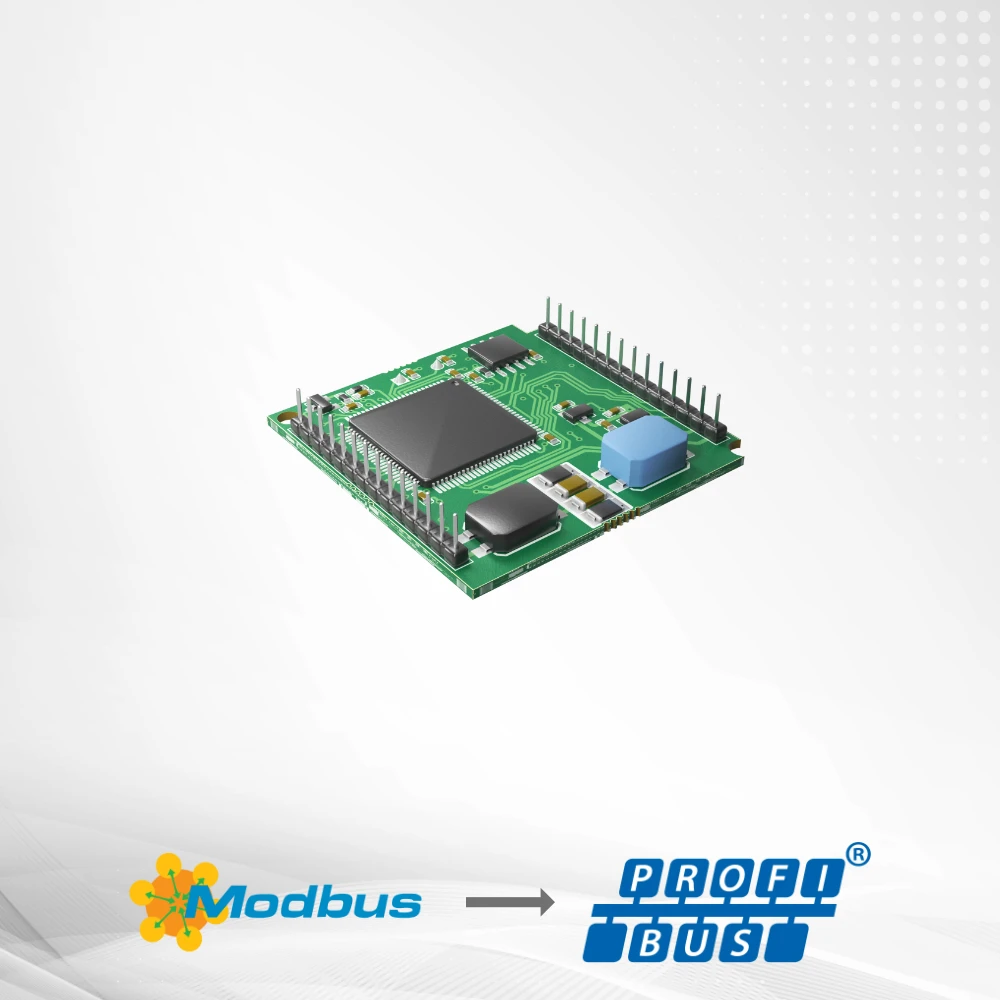

Le module MC0307 Modbus vers PA intégré est un module de conversion intégré des protocoles Modbus-RTU et PA développé par Microcyber Corporation. Il fait partie de la série M de modules intégrés de Microcyber. Cette série se caractérise par des modules de taille et d'interface identiques, une mise à niveau aisée et une configuration simple. C'est le choix idéal pour les utilisateurs souhaitant développer rapidement des équipements de bus de terrain. En tant qu'hôte Modbus, le module MC0307 communique avec les appareils compatibles Modbus-RTU via l'interface TTL et convertit les données de ces appareils en données de sortie pour les variables PA. Le module MC0307 Modbus vers PA intégré est illustré sur la figure.

Module de base embarqué MC0307 Modbus vers PA Caractéristiques

• Délai de commercialisation rapide :Permet le développement de produits PROFIBUS avec une propriété intellectuelle indépendante sans avoir à maîtriser la technologie du protocole, à acheter des systèmes de développement ou à écrire manuellement des fichiers GSD.

• Architecture matérielle unifiée :Ses dimensions compactes (35 mm × 35 mm) et ses connecteurs standardisés à 14 broches au pas de 2,0 mm assurent une compatibilité fonctionnelle avec l'ensemble de la série MC.

• Possibilité de mise à niveau flexible :La conception modulaire permet aux appareils de basculer entre différents protocoles simplement en remplaçant le module central intégré de la série MC.

• Intégration transparente :Il offre une configuration flexible grâce à l'outil de configuration Modbus fourni et une conversion automatique des données série-PROFIBUS PA pour une communication efficace avec la station maître.

• Application polyvalente :Largement applicable à divers appareils de terrain, tels que les transmetteurs, les équipements de mesure intelligents et les instruments.

• Personnalisation OEM :Accorde aux utilisateurs des droits de propriété intellectuelle et de marque indépendants, avec des services de personnalisation optionnels pour les fichiers EDD et DTM.

• Pré-certifié PNO :Pré-certifié par l'organisation des utilisateurs PROFIBUS pour la conformité du réseau afin de garantir un processus de certification officiel plus rapide et plus fluide.

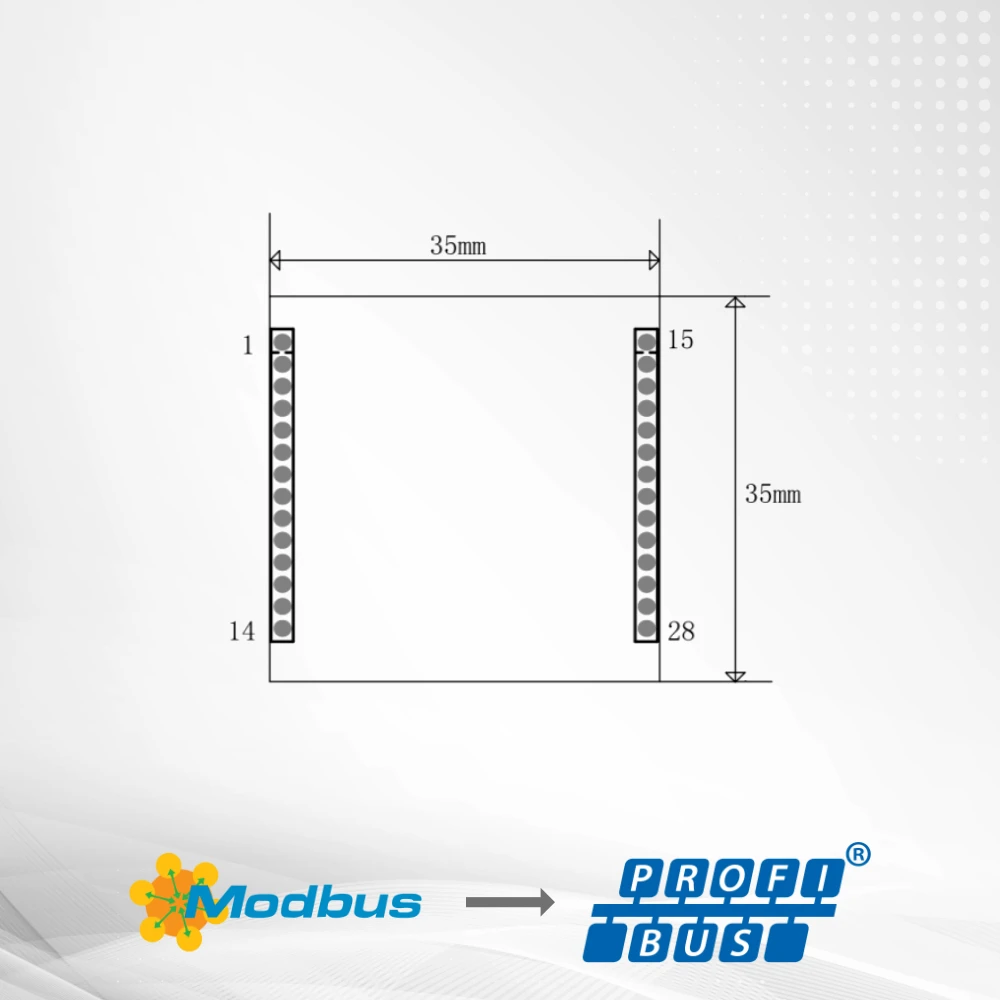

Module de base embarqué MC0307 Modbus vers PA Taille:

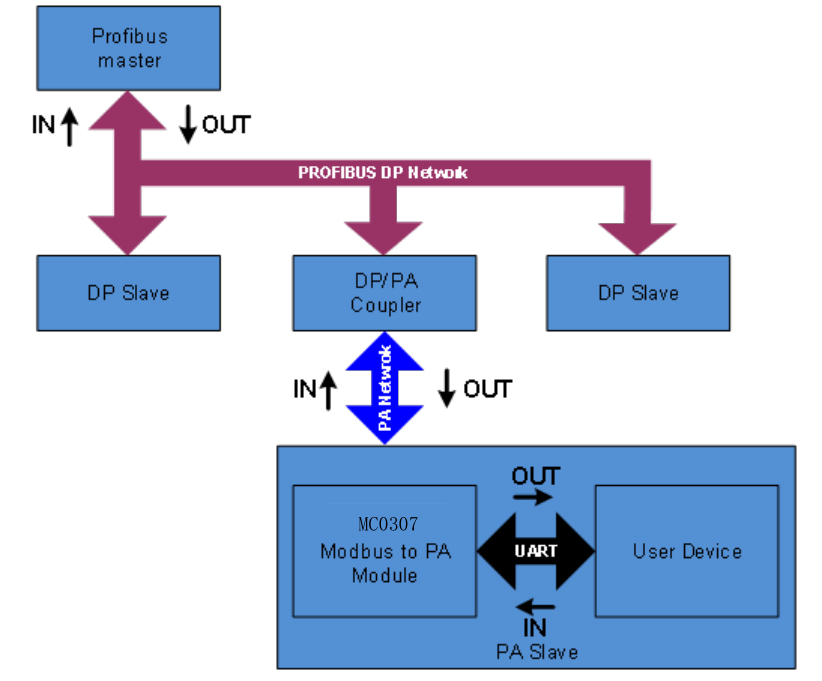

Module de base embarqué MC0307 Modbus vers PA Principe de fonctionnement :

Le module embarqué MC0307 Modbus vers PA prend uniquement en charge la conversion de protocole de communication Modbus et Profibus PA (un à un). En tant qu'appareil PA, il peut communiquer avec un appareil Modbus. La configuration permet l'échange de données entre les appareils Modbus et les appareils PA.

Le module embarqué MC0307 Modbus vers PA contient 1 bloc physique, 1 bloc de transformation, 16 blocs fonctionnels et ne prend en charge qu'une seule station esclave Modbus.

Parmi eux, le bloc de transformation comprend principalement 6 entrées analogiques, 2 sorties analogiques, 4 entrées discrètes et 4 sorties discrètes, soit un total de 16 paramètres circulaires, 10 nombres à virgule flottante, 10 entiers de 1032 bits, 1016 bits, 108 bits et 232 chaînes d'octets, soit un total de 42 paramètres non circulaires.

La fonction principale d'un bloc de transformation est d'interagir avec les appareils Modbus.

Objet de mesureDispositif esclave Modbus RTU

Alimentation par bus 9~32 V CC

Courant statique ≤14mA

Protocole de bus à 2 fils, protocole PA

Tension d'isolement : interface Modbus et bus PA, 1 000 V CC

Plage de température (-40~85) ℃

Plage d'humidité : 5 à 95 % HR

Temps de démarrage ≤ 5 secondes

Heure de mise à jour0,2 seconde
