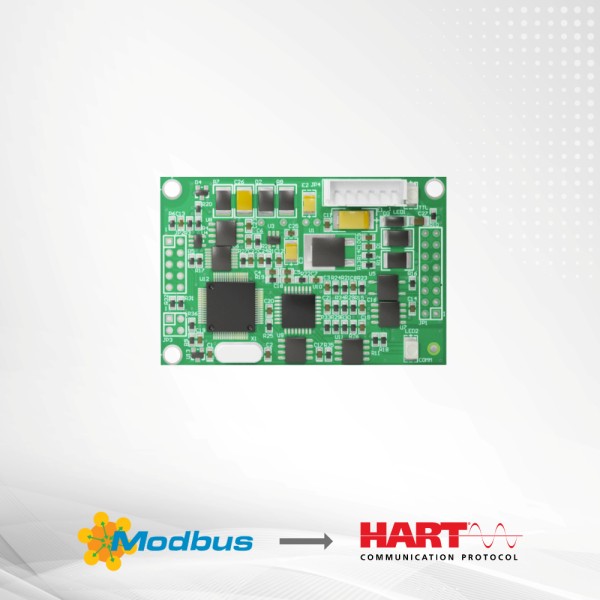

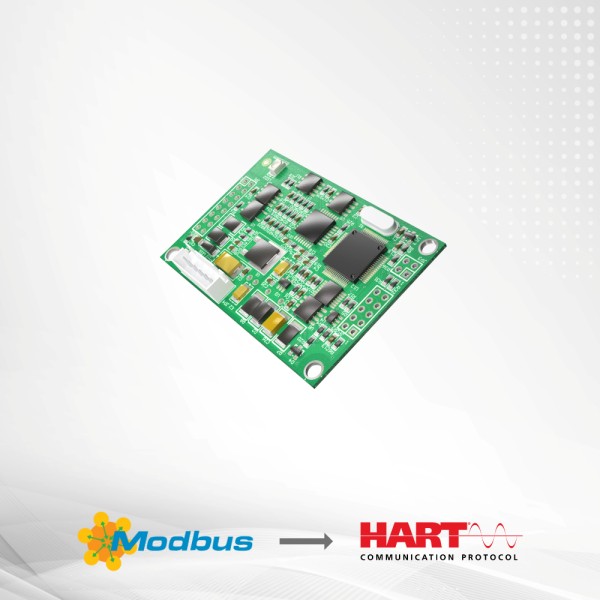

Présentation du module embarqué pour actionneur Modbus vers HART M0310-ACT

La société Microcyber Corporation (ci-après dénommée « Microcyber ») a personnalisé plusieurs modules de conversion de protocole embarqués pour les fabricants d'appareils de terrain, permettant la connexion du protocole Modbus RTU (ci-après dénommé « protocole Modbus ») entre les appareils de station et divers systèmes de bus de terrain. Le module embarqué Modbus vers HART M0310-ACT (ci-après dénommé « module HART ») a pour fonction de convertir un appareil esclave utilisant le protocole Modbus en un appareil esclave utilisant le protocole HART.

Caractéristiques du module embarqué d'actionneur Modbus vers HART M0310-ACT

Accélère la mise sur le marché, permettant le développement de produits HART avec une propriété intellectuelle indépendante sans avoir à maîtriser une technologie de protocole complexe ni à acheter des systèmes coûteux.

Une architecture matérielle unifiée avec des dimensions identiques (65 mm × 42 mm) et des connecteurs à 16 broches au pas standardisé de 2,54 mm assure une compatibilité fonctionnelle.

La conception modulaire permet des mises à niveau et un changement de protocole faciles en remplaçant simplement le module embarqué de la série M.

Il offre une configuration conviviale via l'outil HART MPT et une conversion automatique des données série-HART pour une communication sans faille.

Largement applicable à une vaste gamme d'appareils de terrain, notamment les actionneurs et les positionneurs de vannes.

La prise en charge complète par les équipementiers garantit des droits indépendants en matière de propriété intellectuelle et de marque, avec une personnalisation disponible pour les fichiers DD, FDI et DTM.

Pré-certifié pour la conformité au protocole FCG afin de garantir un processus de certification officielle plus rapide et plus fluide.

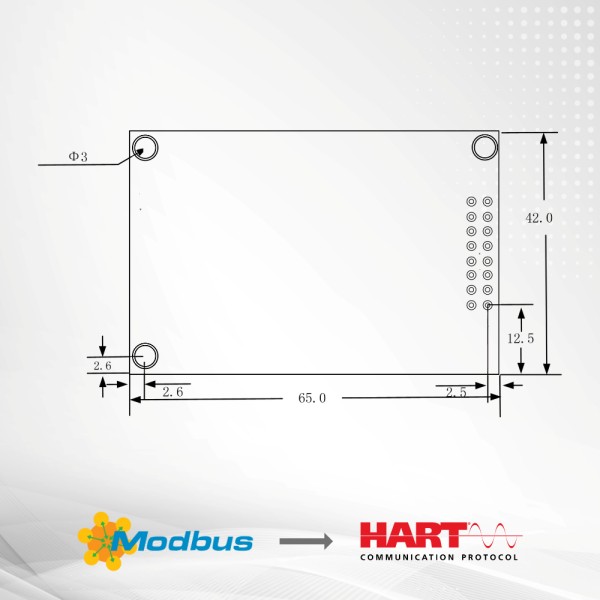

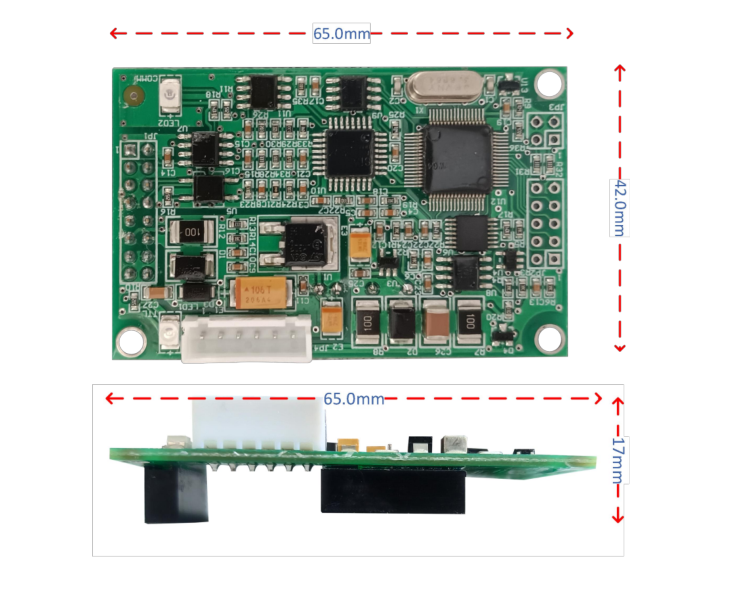

Module embarqué d'actionneur Modbus vers HART M0310-ACT Dimensions du matériel :

Module embarqué d'actionneur Modbus vers HART M0310-ACT Interface de configuration

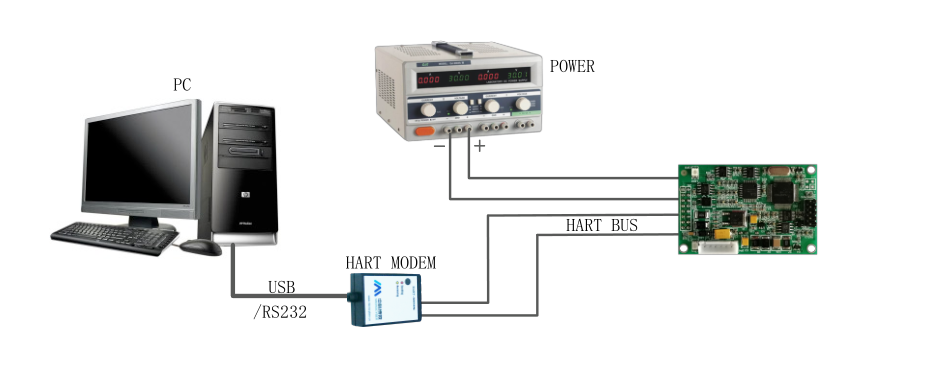

Le module HART est situé entre le bus HART et le périphérique Modbus, et se connecte à la carte de commande principale (ci-après appelée carte utilisateur) du périphérique de terrain via un connecteur arrière. Il est connecté en externe au bus HART et en interne au périphérique de terrain, comme illustré dans la figure suivante :

Module embarqué d'actionneur Modbus vers HART M0310-ACT Interface utilisateur matérielle

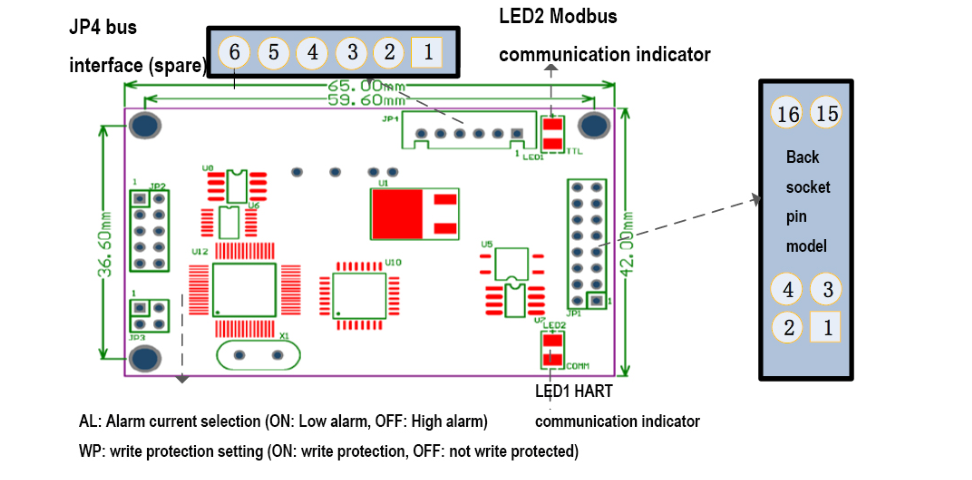

Le module HART utilise un connecteur standard JP1 à 16 broches (IDC16, 2x8) au pas de 2,54 mm pour se brancher sur la carte utilisateur. Le brochage est illustré dans la figure 1. Lors du routage du bus HART sur la carte utilisateur, deux broches du connecteur permettent son insertion dans le module HART.

Paramètres de base du module embarqué d'actionneur Modbus vers HART M0310-ACT

Objet de mesureDispositif esclave Modbus RTU

Alimentation (24 V ± 10 %) CC

Protocole de bus à quatre fils, HART

Tension d'isolement : interface Modbus et HART, 500 V CA

Plage de température (-40~85) ℃

Plage d'humidité (5 à 95 %) HR

Temps de démarrage ≤ 5 secondes

Délai de mise à jour : 0,25 seconde (intervalle minimum pour les lectures Modbus)

Constante de temps d'ajustement de l'amortissement : 0 à 32 secondes

Dimensions65 mm x 42 mm x 17 mm
