Passerelle LinkMaster Function Modbus vers FF.G0313 La passerelle Modbus vers FF est un dispositif de passerelle du protocole Modbus et du protocole FF développé par Microcyber.
1. Protocole Modbus-RTU vers protocole FF H1
2. Se conformer au protocole FF H1
3. Fonction LinkMaster prise en charge
4. Prise en charge de la spécification DD standard
5. Prend en charge jusqu'à 4 appareils Modbus
Passerelle Modbus vers FF G0313Brève introduction
Passerelle Modbus vers FF G0313Le G0313 est une passerelle Modbus vers FF développée par Microcyber. En tant que station maître Modbus, elle communique avec un appareil Modbus-RTU via une interface RS485 et convertit les données de ce dernier en données de sortie pour l'appareil FF.
Passerelle Modbus vers FF G0313
Structure de passerelle Modbus vers FF G0313
La passerelle G0313, montée sur rail DIN, assure la conversion entre les protocoles Modbus RTU et FF. Appartenant à la gamme de passerelles de conversion de protocoles Microcyber série G, elle permet une intégration transparente des appareils Modbus existants aux réseaux FF.
Fonctionnalités de la passerelle Modbus vers FF G0313
Prise en charge de l'accès simultané de 4 périphériques esclaves Modbus RTU au maximum
Supporte AI/AO/DI/DO, chacun prend en charge 8 canaux
1 bloc transducteur Modbus
4 blocs fonctionnels PID
1 bloc fonctionnel RES conforme à la norme FF
Mise à niveau des dispositifs Modbus RTU
Schéma de câblage latéral et description des paramètres
installation sur rail DIN
Prise en charge de la conversion du protocole Modbus-RTU vers le protocole FF, prenant en charge jusqu'à 4 périphériques esclaves Modbus.
Prise en charge d'ITK 6.5.0, des diagnostics de blocs fonctionnels et de la fonctionnalité Link Master.
Prise en charge de plusieurs blocs fonctionnels, notamment AI, AO, DI, DO et PID.
La passerelle Modbus vers FF est un dispositif passerelle compatible avec les protocoles Modbus et FF. En tant que périphérique FF, elle peut communiquer avec les périphériques Modbus, lire les données Modbus sur un périphérique FF par une configuration simple et transférer des données vers un système de contrôle via le bus FF. Le schéma de câblage de la passerelle Modbus vers FF est présenté.

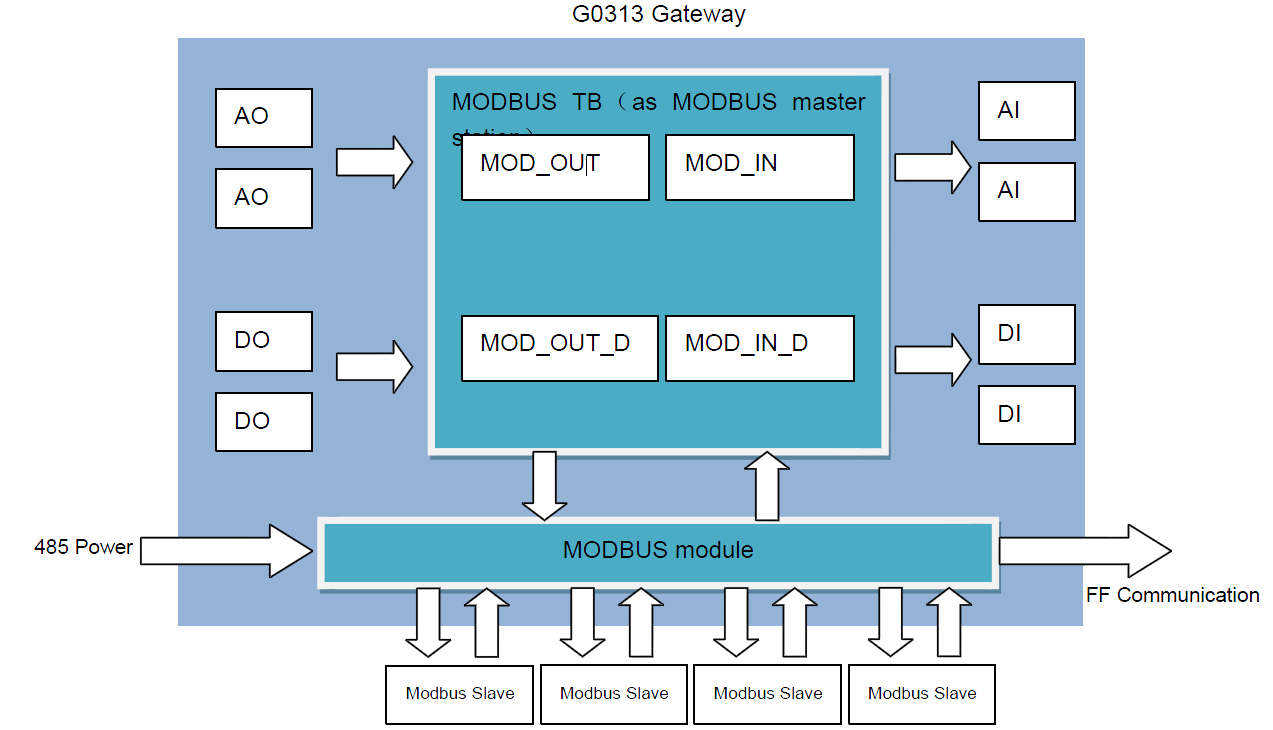

La passerelle Modbus vers FF prend en charge 4 périphériques esclaves Modbus, 8 groupes d'entrées/sorties analogiques et des paramètres d'entrée/sortie discrets, soit un total de 32 canaux. Elle configure les données des périphériques Modbus en paramètres de blocs de transducteurs via un registre Modbus et assure la transmission de données vers le système FF via des canaux entre les variables et les blocs fonctionnels AI, AO, DI et DO. Le schéma de principe de la passerelle Modbus vers FF est présenté.
Paramètre de base de la passerelle Modbus vers FF G0313
Température de fonctionnement | -20 ... +70 °C |
Température de stockage | -40 °C ... +85 °C |
Alimentation | 9…36 V / 14 mA à 24 V |
Dimensions (L x l x H) | 114,5 x 22,5 x 99 mm (sans connecteur) |
Interface | RS485 |
Voyant lumineux | SYS, APL, L/A, Rx/Tx, spécifique au bus |
CEM | GB/T 18268.1 |
Interférences de bruit | GB 9254 |
Installation | Rail DIN, EN-50022 35 mm x 7,5 mm |
Application de passerelle Modbus vers FF G0313
Microcyber a obtenu la certification ISO 9001:2008 et la certification ISO/TS16949 pour le secteur automobile. Grâce à une excellente équipe de R&D, une solide expérience en conception et mise en œuvre d'ingénierie d'automatisation, des produits à la pointe de l'industrie, un vaste réseau de distribution et une culture d'entreprise exemplaire, nous avons bâti des fondements solides pour l'esprit d'entreprise et le développement durable de notre société.
G0313 Passerelle Modbus vers FF : kit et livraison
