Les M0307 et MC0307 sont des modules industriels qui convertissent le Modbus-RTU en Profibus PA et permettent un transfert de données sans perte.
• Côté Modbus : En tant que station maître, elle collecte avec précision les données des appareils Modbus-RTU via l'interface TTL.
• Côté Profibus PA : En tant que station esclave, elle mappe les données sur le bloc de transformation et fournit des données au système Profibus via des blocs fonctionnels AI/AO/DI/DO.
Le matériel du module est conçu pour les environnements industriels difficiles :

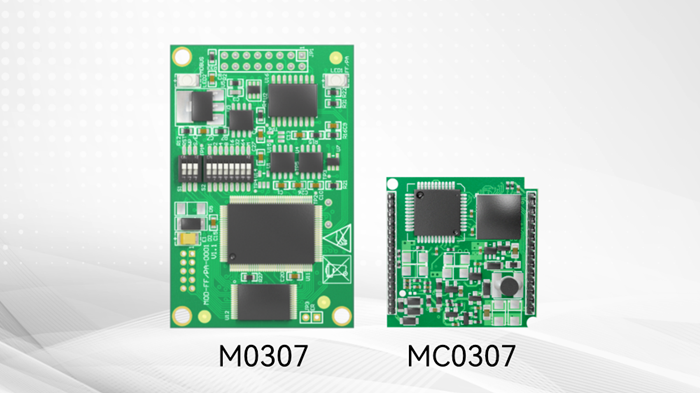

• Conception compacte : Connexion par broches pour un gain de place – M0307 (65 mm × 42 mm), MC0307 (35 mm × 35 mm)
• Large plage de températures : -40℃ à 85℃, adaptée à divers environnements difficiles.
Quatre atouts majeurs | Une fiabilité de niveau industriel, pour un fonctionnement plus serein.
Forte capacité d'adaptation à tout scénario industriel
Entièrement compatible avec les équipements industriels courants :
• Station maître Modbus : Prend en charge Modbus-RTU, les paramètres sont configurables, les codes de fonction couvrent 01-06 et 16, répondant aux besoins de la plupart des appareils.
• Esclave Profibus PA : Conforme aux spécifications Profibus PA 3.02, prend en charge 4 types de blocs fonctionnels et peut interagir avec 16 paramètres de boucle et 42 paramètres hors boucle.
Topologie de réseau flexible

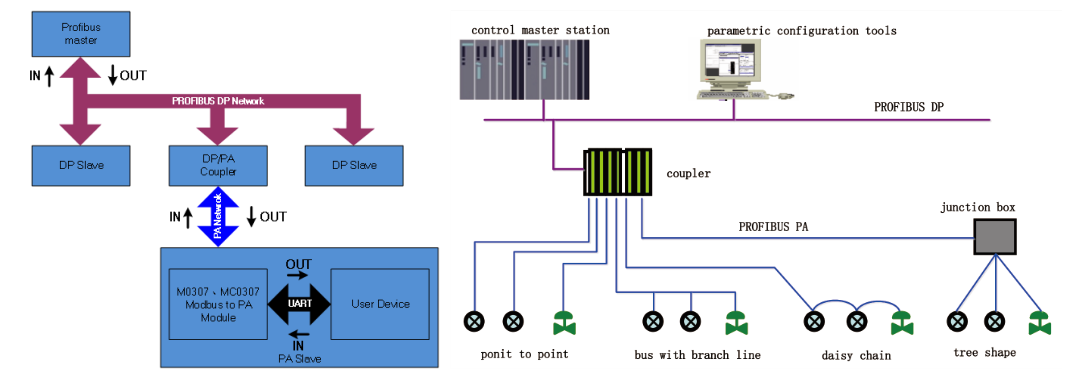

Les modules prennent en charge plusieurs topologies telles que le bus de terrain, l'étoile et l'anneau, éliminant ainsi le besoin de recâblage et réduisant considérablement les coûts de construction.
Performances électriques fiables
Des performances électriques robustes garantissent une communication stable.
• Compatibilité de l'alimentation électrique : L'alimentation électrique du Profibus PA varie de 9 à 32 V CC, ce qui démontre sa compatibilité avec diverses alimentations de terrain.
• Isolation électrique : Les interfaces Modbus et PA sont isolées à 500 VCA pour éviter les interférences de signal.
• Compatibilité électromagnétique : Il est conforme à la norme GB/T 18268.1 - 2010 et présente une résistance aux interférences électromagnétiques industrielles.
Facile à configurer et à entretenir
Le changement de mode en un clic s'effectue via des commutateurs DIP et la configuration visuelle est prise en charge par un logiciel PC. Ceci permet aux ingénieurs de déboguer rapidement et facilite la prise en main par les utilisateurs novices.
Sélection et intégration : quatre points clés à prendre en compte pour éviter les pièges
• Sélection des variables de boucle : le M0307 propose 4 entrées analogiques, 4 sorties analogiques, 4 entrées numériques et 4 sorties numériques. Le MC0307 propose 6 entrées analogiques, 2 sorties analogiques, 4 entrées numériques et 4 sorties numériques. L’utilisateur peut effectuer sa sélection en fonction de ses besoins spécifiques.
• Correspondance d'interface : Les deux fonctionnent comme maîtres Modbus - RTU et stations esclaves PA, et sont exclusivement applicables aux appareils Modbus connectés au système PA.
• Alimentation électrique : Les modules doivent être alimentés par Profibus PA, le MC0307 est capable de fournir en plus une sortie de 3,3 VDC et 6,2 VDC.
• Environnement d'installation : La plage de température est de -40 à 85 °C, ce qui convient à l'intégration interne dans les instruments et démontre une adaptabilité aux conditions environnementales difficiles.
